Огневой метод

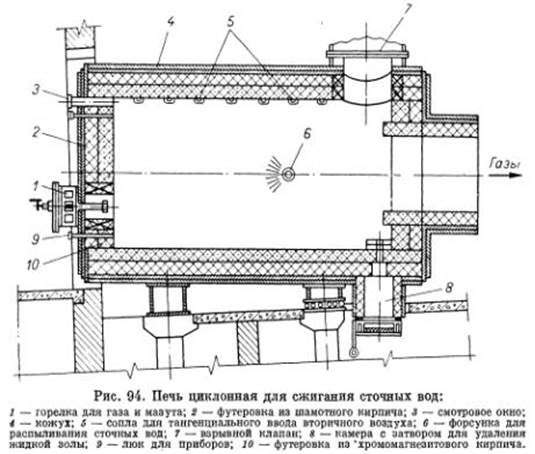

Циклонная печь для сжигания сточных вод.

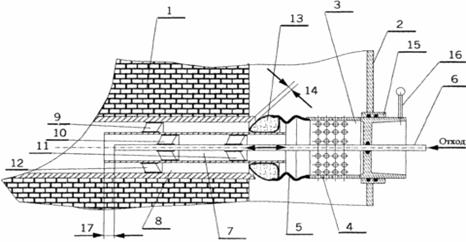

Печь для сжигания жидких, газообразных и твердых отходов.
Печь включает: огнеупорную цилиндрическую стенку печи 1, заключенную в кожух 2, в пространстве между которыми установлена камера подачи воздуха 3, выполненная в виде трубы, перфорированная поверхность 4 которой переходит в гофрированную 5, причем суммарная площадь отверстий перфорации составляет не менее 1,2 площади проходного сечения перфорированного трубопровода, а отношение длины гофрированной поверхности к длине перфорированной поверхности не менее 0,2. Трубопроводы для подачи сжигаемых отходов 6, основного 7 и дополнительного 8 воздуха расположены коаксиально относительно друг друга и соединены между собой радиальными пластинами 9, 10, 11, 12, равномерно распределенными по кругу. Трубопровод для дополнительной подачи воздуха 8 соединен с камерой подачи воздуха 3 через кольцевой конусообразный клапан 13 с регулируемым зазором 14, образованным внутренней стенкой трубопровода 8 и наружной стенкой кольцевого конусообразного клапана 13. На стенке кожуха печи 2 камера подачи воздуха 3 закреплена с помощью резьбовой муфты 15, на наружной поверхности которой установлен регулятор зазора 16 и имеется зазор 17, образованный торцами трубопроводов 6 для подачи отходов и 7 для подачи основной части воздуха. Печь для сжигания жидких, газообразных и твердых отходов работает следующим образом. В камеру подачи воздуха поступает воздух, причем часть потока с постоянным расходом проходит через перфорированную стенку кольцевого конусообразного клапана 13 и направляется к трубопроводу для подачи основного воздуха 7, при этом его площадь обеспечивает оптимальную и постоянную во времени скорость воздушного потока, необходимую для наилучшего диспергирования жидких отходов. В трубопровод для дополнительной подачи воздуха 8 через регулируемый зазор 14 поступает другая часть воздуха. Величина зазора изменяется с помощью регулятора зазора 16 и позволяет обеспечить дополнительную подачу воздуха на горение. Скорость подачи основного воздуха остается постоянной независимо от изменения подачи дополнительного воздуха на горение. Для регулирования положения фронта пламени возможно изменение зазора 17 путем осевого смещения трубы отходов 6. В результате такой организации подачи воздуха и отходов в камеру печи улучшается тепломассообмен, ускоряется процесс горения, что приводит к резкой интенсификации окисления продуктов неполного сгорания, и необходимость в дополнительной турбулизации и рециркуляции газового потока отпадает.
Конструктивная схема рекуперативной печи для сжигания сточных вод:
1 - входной воздушный патрубок; 2 - кольцевой канал; 3 - воздухонагревательные трубы; 4 - нижняя часть обечайки печи; 5 - верхняя часть обечайки печи; 6 - змеевиковый теплообменник; 7 - верхний фланец печи; 8,9 - воздушные сопла; 10 - камера сгорания; 11 - топливный патрубок; 12 - топливная форсунка; 13 - летка; 14 - входной патрубок в змеевиковый теплообменник; 15 - выходной патрубок из змеевикового теплообменника; 16 - продувочный патрубок; 17 - распыляющее устройство; 18 - регулировочный вентиль; 19 - патрубок для выхода дымовых газов.
