Основные элементы водоотводящих систем

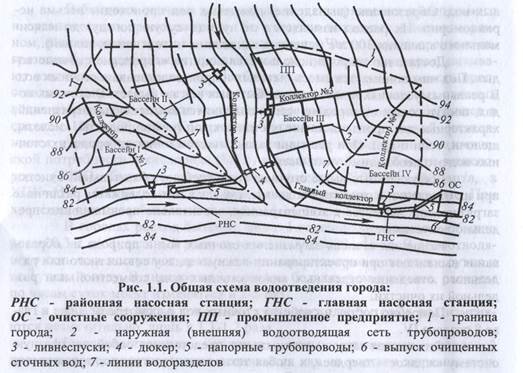

Схемы водоотведения населенных пунктов разрабатывается на генплане городов в масштабе 1:5000-1:20000 с горизонталями через 1-2 м с указанием кварталов и проездов, схемы водоотведения промышленных предприятий – на генплане в масштабе 1:1000-1:5000 с горизонталями через 0,5-1 м. На рис. 1.1 показана общая схема водоотведения города.

Система водоотведения состоит из следующих основных элементов:

1) Внутренних водоотводящих сетей в зданиях, оснащенных санитарно-техническим оборудованием;

2) Внутриквартальных водоотводящих сетей;

3) Наружной водоотводящей сети;

4) Аварийно-регулирующих резервуаров;

5) Специальных сооружений;

6) Насосных станций и напорных трубопроводов;

7) Станций очистки сточных вод;

8) Выпусков аварийных нечищеных потоков сточных вод.

На рис.1.2 показана схема внутренней водоотводящей сети жилого дома. Она состоит из приемников сточных вод внутренней водоотводящей сети, которая включает водоотводящие линии, стояки и выпуски из здания.

Трубопроводы отводных линий прокладываются с уклоном к стоякам для обеспечения самотечного отвода воды. Трубопроводы стояков прокладываются вертикально; верхняя их часть возвышается над неэксплуатируемой кровлей на 0,3 м; над скатной кровлей –– на 0,5 м; над эксплуатируемой кровлей – на 3 м.

Выпуски – это участки трубопроводов от стояков до смотровых колодцев на внутриквартальной водоотводящей сети. Они, как и отводные линии, прокладываются с уклонами.

Внутренняя водоотводящая сеть трубопроводов рассчитывается на частичное заполнение труб водой даже при наибольших расходах сточной воды.

Она одновременно служит для вентиляции всей внешней водоотводящей сети. При нормальных условиях работы через стояки осуществляется вытяжка газов. Для исключения попадания газов в помещения под санитарными приборами устанавливаются сифоны (гидравлические затворы). Они обычно представляют собой петлеобразные трубки, в которых постоянно задерживается водяной столб высотой 8-10 см. Иногда сифоны являются составной частью санитарных приборов. Для проверки и прочистки труб на сети устанавливаются специальные детали – ревизии и прочистки. Каждое здание имеет по несколько стояков, которые обслуживают санитарные приборы, группирующиеся на каждом этаже здания.

Для отвода производственных сточных вод из здания также создается внутренняя водоотводящая сеть трубопроводов. Для отвода сравнительно больших расходов устраивают сеть подпольных лотков (на первом этаже).

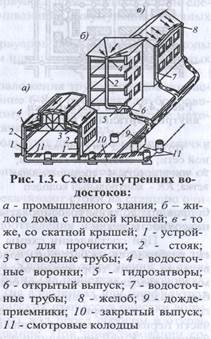

На рис. 1.3 показаны схемы внутренней водосточной сети, предназначенной для приема и отвода дождевых вод. Крыши зданий выполняются с учетом необходимости сбора и отвода воды к местам приемки ее в водосточную сеть. Если крыши имеют сложную конфигурацию (рис 1.3, а) или они плоские (рис 1.3, б), то сеть трубопроводов выполняется внутри зданий.

Вода во внутреннюю сеть принимается через водосточные воронки, устанавливаемые на крышах. Отвод воды из зданий может производиться либо непосредственно во внутриквартальную водоотводящую сеть, либо на поверхность земли. В последнем случае вода с крыш вместе с дождевой водой с незастроенной части квартала должна стекать в лотки проездов, а затем в специальные дождеприемники, связанные с внутриквартальной водоотводящей сетью. При невысоких зданиях и скатных крышах дождевая вода с крыш отводится водосточными трубами, а затем лотками проездов в дождеприемники (рис. 1.3, в).
