Основные элементы водоотводящих систем

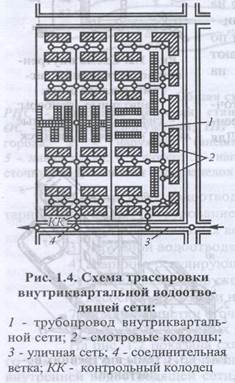

Внутриквартальная водоотводящая сеть представляет собой систему подземных трубопроводов (рис. 1.4). Трассировка ее производится около зданий между смотровыми колодцами по концам выпусков из зданий в направлении, совпадающим с уклоном поверхности земли. Соединение ее с внешней сетью производится участками труб, называемыми соединительными ветками. Внутриквартальная сеть трубопроводов рассчитывается на самотечное движение жидкости с частичным заполнением труб.

На участке от внутриквартальной до уличной сети в пределах квартала на расстоянии 1 – 1,5 м от красной линии располагается контрольный колодец (КК), который служит для контроля за работой внутриквартальной сети и правильностью использования сетей водоотведения специальными организациями, эксплуатирующими внешние водоотводящие сети и очистные сооружения.

Аналогичные сети создаются на предприятиях. Они называются внутризаводскими.

Внешняя водоотводящая сеть, называемая иногда уличной, представляет собой систему подземных трубопроводов, уложенных с уклоном в направлении движения воды. Она рассчитывается на самотечное движение жидкости с частичным или полным заполнением труб при расчетных условиях. В целях уменьшения глубины заложения трубопроводы должны трассироваться в направлении, совпадающем с уклоном поверхности земли.

При составлении схемы водоотводящей сети обслуживаемый объект разбивается на бассейны водоотведения (см. рис. 1.1). Бассейн водоотведения – часть территории обслуживаемого объекта, ограниченная линиями водоразделов и границами объекта. Внешняя водоотводящая сеть может быть разделена на уличную сеть, коллекторы бассейнов водоотведения и главные коллекторы. Уличная сеть – это трубопроводы, проложенные по части периметра квартала или по всему его периметру. К ней присоединяются внутриквартальные сети.

Коллекторы бассейнов водоотведения – трубопроводы, предназначенные для приема и отвода воды от части или целого бассейна водоотведения. Главные коллекторы – трубопроводы, предназначенные для приема и отвода воды от части или всего обслуживаемого объекта. Главными коллекторами вода транспортируется к насосным станциям или очистным сооружениям.

Для осмотра трубопроводов, выполнения профилактических и ремонтных работ на водоотводящей сети предусматриваются смотровые колодцы и камеры. В местах пересечения самотечных трубопроводов с естественными препятствиями и подземными сооружениями строятся штольни или эстакады. Иногда пересечения выполняются в виде дюкера. Для приема в водоотводящую сеть дождевых вод строятся дождеприемники, конструкция которых аналогична конструкции смотровых колодцев, но сверху они завершаются приемной решеткой. По схеме, показанной на рис. 1.1, обслуживаемый объект имеет водоотводящую сеть, предназначенную для отвода сточных вод всех видов: бытовых, производственных и дождевых. В период интенсивных ливней загрязнение смеси транспортируемых сточных вод снижается. Это позволяет сбрасывать часть сточных вод в водоем без очистки. Для сброса воды на коллекторах, уложенных вдоль реки, создаются специальные сооружения – ливнеспуски.

Аварийные и регулирующие резервуары представляют собой специально оборудованные емкости, обеспечивающие аккумуляцию сточных вод в период максимального их притока.
